主站三菱QJ61BT11N與遠程I/O站三菱PLC模塊AJ65BTB2-16D、AJ65BTC1-32T之間的通訊

1、 系統配置圖

主站與遠程I/O站的系統配置圖如圖一

2、系統構成壞境

硬件： Q06HCPU、QJ61BT11N、QX41、QY41P、AJ65BTB2-16D、AJ65BTC1-32T、

CC-Link專用電纜以及終端電阻（110歐1/2W）

DC 24V開關電源（給遠程I/O模塊供電）

3、模塊設置

（1）主站的設置

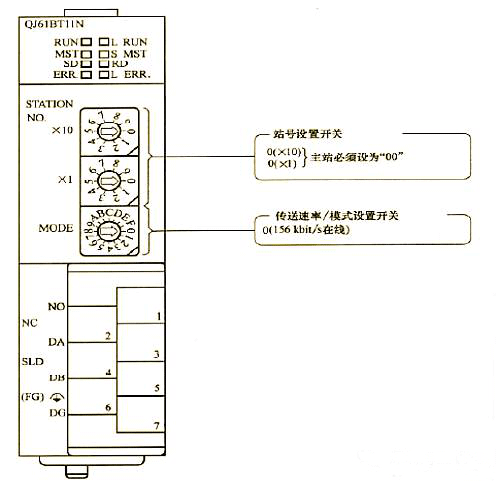

主站開關設置為，站號設置開關：00 傳輸速度/模式設置開關：0 如圖二：

圖一：

圖二：

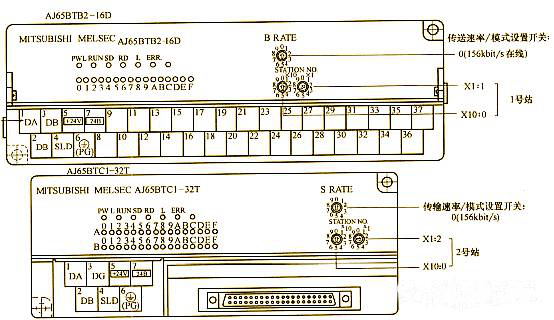

（2）遠程I/0站的設置為，AJ65BTB2-16D模塊的站號設置開關：01 AJ65BTC1-32T模塊的站號設置開關：02 ，他們的傳輸速度/模式設置開關都設置為：0 如下圖所示：

4、線路連接

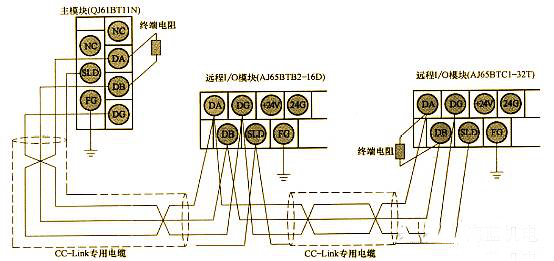

（1）CC-Link專用電纜連接。用CC-Link專用電纜連接模塊，兩端加終端電機，如下圖所示。在連接前一定要斷開電源。

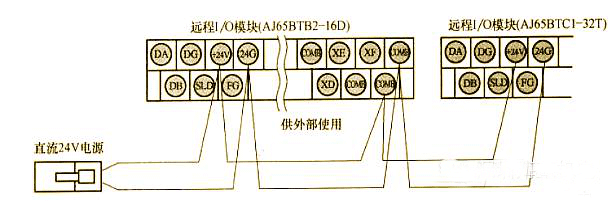

（2）直流24V線路連接。遠程I/O站（內部和外部I/O）的直流24V電源線的連接如下圖所示。連接前一定要斷開電源，注意正負極性。

5、軟件設置步驟

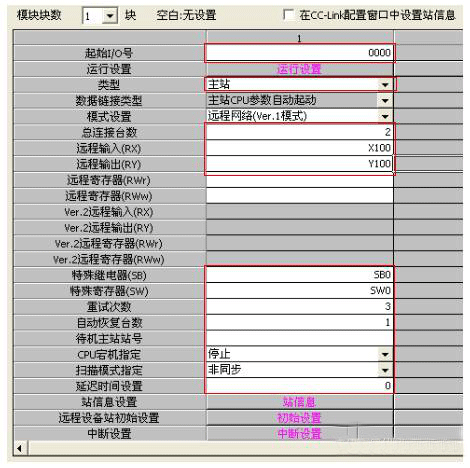

（1）網絡參數/自動刷新參數。在工程數據列表窗口中依次選擇：【參數】——【網絡參數】——【CC-link】 。在窗口對話框中的【模塊數】中選擇“1”塊；

【起始I/O號】輸入“0000”

【類型】“主站”

【模式設置】“遠程網絡-Ver.1模式

【總連接個數】“2”

【遠程輸入（RX）刷新軟元件】“X100”

【遠程輸出（RY）刷新軟元件】“Y100”

【特殊繼電器（SB）刷新軟元件】“SB0”

【特殊繼電器（SW）刷新軟元件】“SW0”

如下圖所示：

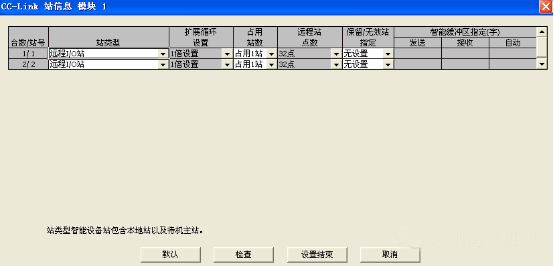

（1）站信息。單擊上圖“站信息”按鈕，在對話框設置為

6、編程

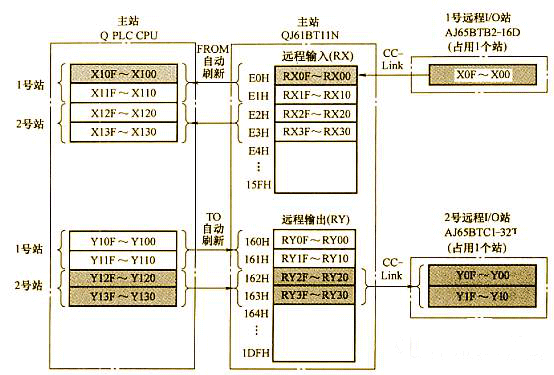

（1）數據的刷新。Q CPU主站的緩沖存儲器的遠程I/O站的刷新關系（RX/RY）。如下圖所示：

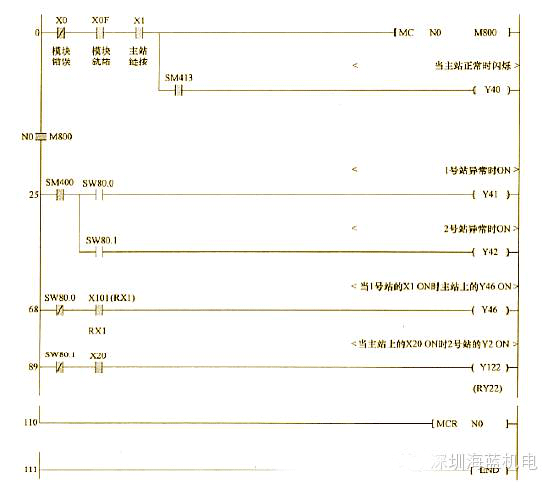

（2）順控程序的示例程序如下所示：
