下面我們說說它的調整方式

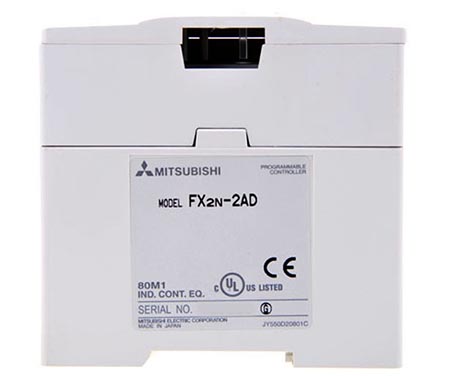

（1）準備好一個能夠提供4到20mA電流的電流源，如果沒有，我們也可以使用別的模擬量輸出模塊來輸出一個4到20mA的電流信號，然后把這信號接到外面的FX2N-2AD的模塊上。

（2）在三菱PLC編程軟件里面編寫數字量讀取的程序，把這個三菱PLC模塊FX2N-2AD轉換的數字量讀取出來。

（3）首先進行增益調整，讓電流源輸出一個電流為20mA大小的電流到我們的FX2N-4AD的模塊上，然后我們用螺絲刀旋轉增益按鈕。同時監控我們程序中讀取到數字量值大小的變化情況。旋轉到讀取到的數字量的大小為4000時停止對增益的調整。

（4）讓電流源輸出一個4mA的電流信號，同樣的調整零點旋鈕，當讀出到的數字量為0時，說明已把零點調整好。如果是對電壓輸入的零點進行調整，大家最好不要把他做成0V對應0的數字量這種調整，要給定一個電壓對應應用數字量的調整。比如說給定出一個電壓信號為1V時他對應的數字量是多少，以這個作為標準來進行調整，當把零點調整好后，因為零點的改變，增益可能會跟著出現變動，所以我們還需要再次對增益進行調整，如此反復的調整，才可以得到一個我們所需要的零點和增益出來。

（5）雖然對于三菱PLC模塊FX2N-2AD來說，調整好了一個通道后，另一個通道也會跟著調整好，但是為了獲得最大的精度，還是要對每個通道進行單獨的檢查。

    對于三菱PLC模塊FX2n-2AD來說進行零點和增益的一個調整的做法主要就是根據以上幾步來進行完成的。
