HG-SR702G1 1/43三菱伺服馬達帶減速機，減速比1:43法蘭安裝，深圳代理銷售，匹配驅動器MR-J4-700AB,MR-J3W，海藍機電為您提供專業三菱伺服選型、三菱伺服電機報價和現場技術支持，海藍機電擁有優秀的技術團隊，承接三菱plc編程等技術項目，服務熱線：400-8819-130、0755-88356415。
伺服電機中慣性·中容量額定轉速2000r / min額定輸出功率7kw（適用于帶減速機的普通工業機械（法蘭安裝）（減速比1/43）
特點：
1、慣性在中等能力：適用于中型工業機械。（如運輸設備，機器人等）
2、實現高精度：高分辨率絕對位置·標配增量通用22位編碼器（4194304脈沖/轉）。
3、穩定的驅動器：實現中等慣量的穩定行駛。
4、高速：以最高轉速3000r/min進行高速定位。
5、易于更換：由于電力電纜，編碼器電纜，電磁制動器電纜，法蘭形狀和法蘭尺寸與常規型號HF系列相同，因此輕松更換HF系列。
HG-SR702G1 1/43三菱伺服馬達規格參數：| 系列名稱 | MELSERVO-J4系列 | |
| 指令接口 | CC-Link IE現場網絡接口；SSCNET III / H接口；通用接口 | |
| 電壓等級 | 200V | |
| 旋轉伺服電機型號名稱 | HG-SR 702G1 1/43 | |
|
對應伺服放大器 |
CC-Link IE 現場網絡 接口 |
MR-J4-700GF MR-J4-700GF-RJ MR-J4-700B-RJ010 |
| SSCNET III/H接口 |
MR-J4-700B MR-J4-DU900B MR-J4-700B-RJ MR-J4-DU900B-RJ |
|
| 2軸集成SSCNET III/H接口 | - | |
| 三軸集成SSCNET III/H接口 | - | |
| 通用接口 |
MR-J4-700A MR-J4-700A-RJ |
|
| SSCNET III接口 | - | |
| SSCNET III（全封閉控制） | - | |
| 內置CC-Link兼容定位功能 | - | |
| 2軸集成SSCNET III接口 | - | |
| 電源容量 [KVA] | 10 | |
|
連續的特點 |
額定輸出 [KW] | 7 |
| 額定轉矩 [N·m] | 33.4 | |
| 最大扭矩 [N·m] | 100（134） | |
| 額定轉速 [r/min] | 2000 | |
| 最大轉速 [r/min] | 3000 | |
| 瞬時允許轉速 [r/min] | 3450 | |
| 額定轉矩時的額定功率 [kW/s] | 74 | |
| 額定電流 [A] | 26 | |
| 最大電流 [A] | 83（116） | |
|
再生制動頻率 |
MR-J4- [次/分] | 25 |
| MR-J4W- - [次/分] | - | |
| 慣性矩J [×10-4kg·m2 ] | 151 | |
| 推薦的負載慣量比 | 15倍以下 | |
| 速度/位置檢測器 | 絕對位置/增量通用22位編碼器（每伺服電機旋轉分辨率：4194304個脈/轉） | |
| 油封 | 無（帶油封的伺服電機（HG-SR-J）） | |
| 熱敏電阻 | 無 | |
| 耐熱等級 | 155（F） | |
| 結構 | 完全關閉自冷（防護等級：IP67） | |
| 環境條件 | 環境溫度 | 操作：0°C至40°C（不結冰），儲存：-15°C至70°C（不結冰） |
| 環境濕度 | 操作：10％RH至80％RH（無冷凝），存儲：10％RH至90％RH（無冷凝） | |
| 氣氛 | 室內（不要暴露在直射的陽光下），腐蝕性氣體，易燃氣體，油霧，無塵 | |
| 海拔 | 海拔2000米以下 | |
| 耐振動 | X：24.5m /s2Y：29.4m/s2 | |
| 振動類 | V 10 | |
| 海外合規標準 | 為遵守海外標準/法律法規，請參閱合格產品頁面。 | |
| 軸的允許載荷 | L[mm] | 79 |
| 徑向 [N] | 2058 | |
| 推力 [N] | 980 | |
| 質量(Kg) | 27 | |

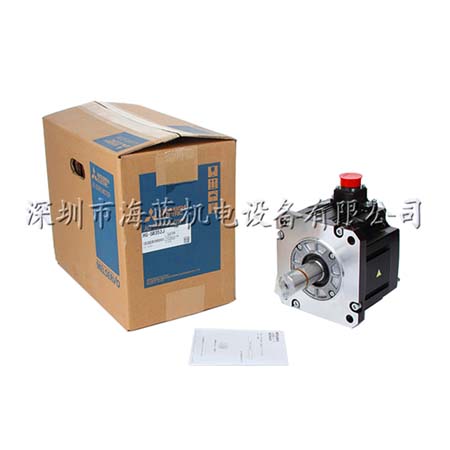

三菱伺服電機帶減速機：HG-SR702G1 1/43
HG-SR702G1 1/43三菱伺服馬達價格：面價
型號名稱
HG-SR 702G1 1/43
產量 [KW]
7
減速比
1/43
慣性矩J [×10-4kg·m2 ]
267
允許負載慣量比（伺服電機軸轉換中）
伺服電機慣性力矩的四倍或更少
質量 [千克]
240
潤滑方法
油
安裝方向
軸水平
安裝方法
法蘭安裝
輸出軸旋轉方向
伺服電機輸出軸的方向相反
反彈
減速機輸出軸40分鐘至2°
最大扭矩 [N·m]
額定轉矩的3倍
允許的轉速（帶伺服電機軸）
在潤滑脂潤滑的情況下：（在潤滑脂潤滑的情況下瞬時允許速度：3450轉/分）3000轉/分在油潤滑的情況下：2000轉/分（在油中的潤滑的情況下瞬時允許速度：2300轉/分）
防護等級（減速機部分）
相當于IP44
減速器效率
85％至94％
